GLASFASER / OUTDOOR-KABEL

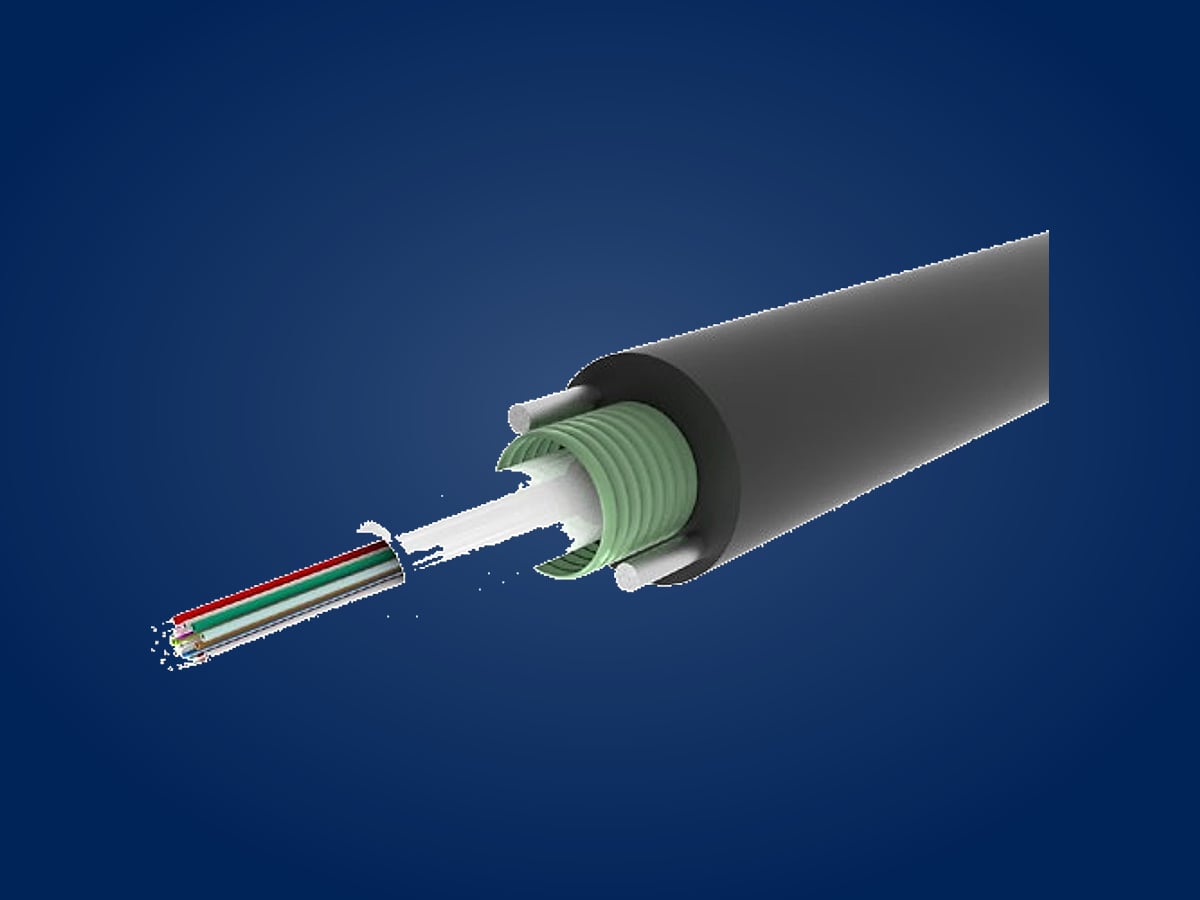

GYXT(Z)W Außen-Zentraladerkabel
Artikelnummer: RK-FO-CAB-OUT-GYXTW
Outdoor-Bündeladerkabel (GYXT(Z)W) für Erdkabel- und Backbone-Anwendungen.
- OS2 / OM3 / OM4 / OM5 Fasertypen
- Outdoor Anwendung
- 1, 2, 4 Faseranzahl
- GYXT(Z)W Bauweise
Überblick
- PE- oder LSZH-Mantel
- Gel-Füllung für Wassersperre
- Mechanisch robust
- Nagetierschutz (je Bauweise)
Technische Daten
| Bauweise | GYXT(Z)W |
|---|---|
| Anwendung | Outdoor |
| Fasertypen | OS2 / OM3 / OM4 / OM5 |
| Faseranzahl | 1, 2, 4 |
| Zugfestigkeit (Dauer) | 600 N |
| Zugfestigkeit (kurzzeitig) | 1500 N |
| Druck (Dauer) | 300 N/10 cm |
| Druck (kurzzeitig) | 1000 N/10 cm |
| Biegeradius (dynamisch) | 20D |
| Biegeradius (statisch) | 10D |
| Betriebstemperatur | −40 °C bis +60 °C |
| Lagertemperatur | −40 °C bis +60 °C |
Optische Leistung
| Fasertyp | Dämpfung | OFMB (überfüllt) | EMBB (lasergerecht) |
|---|---|---|---|
| OS2 | ≤ 0.50/0.40 dB/km @ 1310/1550 nm | — | — |
| OM3 | ≤ 3.5/1.5 dB/km @ 850/1300 nm | ≥ 1500 MHz·km @ 850 nm | ≥ 2000 MHz·km @ 850 nm |
| OM4 | ≤ 3.0/1.5 dB/km @ 850/1300 nm | ≥ 3500 MHz·km @ 850 nm | ≥ 4700 MHz·km @ 850 nm |
| OM5 | ≤ 3.0/1.5 dB/km @ 850/953 nm | ≥ 3500 MHz·km @ 850 nm | ≥ 4700 MHz·km @ 850 nm; ≥ 2470 MHz·km @ 953 nm |
- Optische Leistung gemäß Faserspezifikation (im verkabelten Zustand).
Referenznormen
- IEC 60793
- ISO/IEC 11801
Bestellinformationen
Bestellnummern und verfügbare Ausführungen dieser Produktfamilie.
| Bestellnummer | Beschreibung |
|---|---|
RK-FO-CAB-OUT-GYXTW-PE |
GYXTW Außen-Zentraladerkabel, OS2 (9/125 μm), PE |
RK-FO-CAB-OUT-GYXTW-LSZH |
GYXTZW Außen-Zentraladerkabel, OS2 (9/125 μm), LSZH |
Aufbau der Bestellnummer
RK-FO-CAB-OUT-GYXTW-[Fasertyp]-[Faseranzahl]
RK-FO-CAB-OUT-GYXTW
