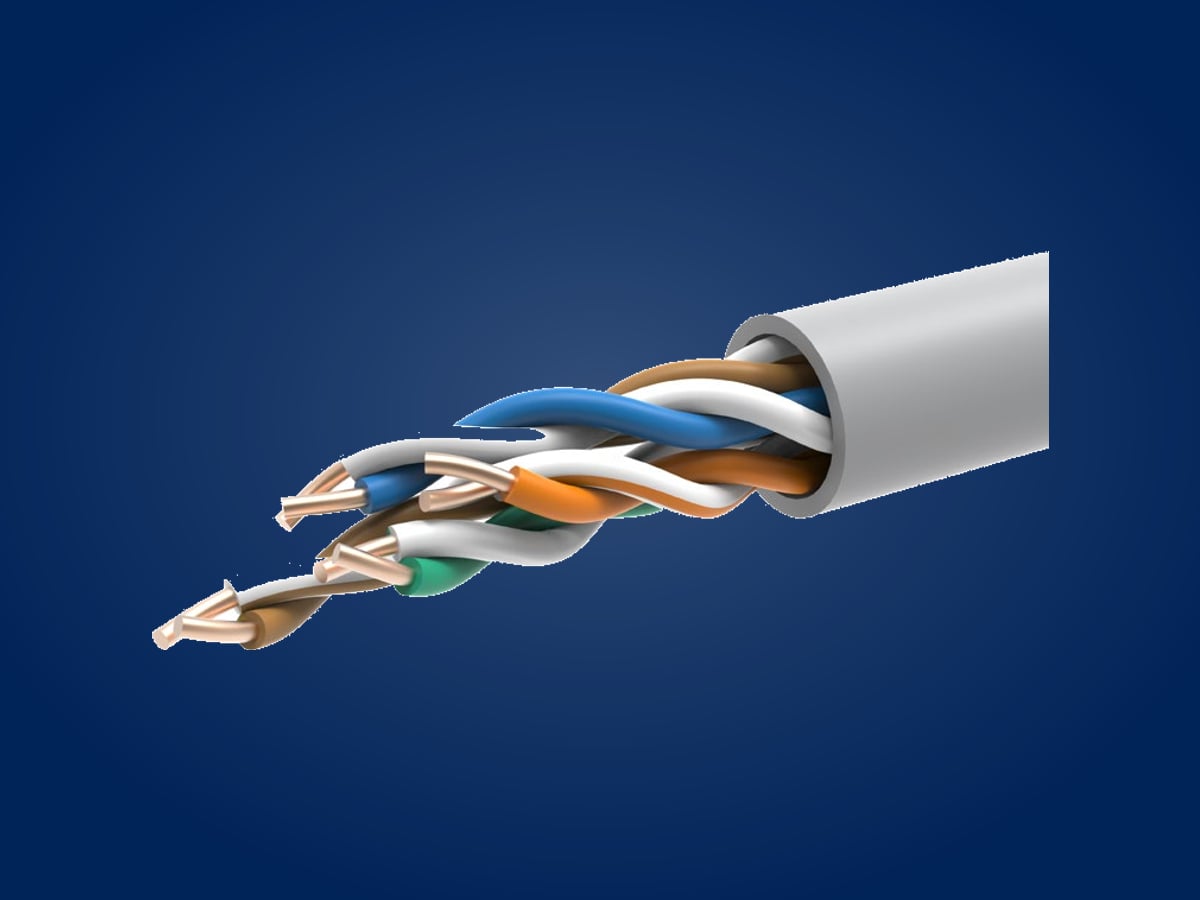

RheinKabel Cat.5e U/UTP Installationskabel RK-C5E-UUTP-CAB

KUPFERVERKABELUNG / KATEGORIE 5E / UNGESCHIRMT

Cat.5e U/UTP Installationskabel

Artikelnummer: RK-C5E-UUTP-CAB

Cat.5e U/UTP Installationskabel, 100 MHz, 24 AWG, PVC-Mantel für Standard-Netzwerke.

Produktanfrage senden

100 MHz Bandbreite
24 AWG Leiter
U/UTP Aufbau
PVC Mantel

Überblick

U/UTP ohne Gesamtschirm
100 MHz Bandbreite
24 AWG Massivader
PVC-Außenmantel

Technische Daten

Kategorie	Cat.5e
Aufbau	U/UTP
Bandbreite	100 MHz
Leiter	Massivader blankes Kupfer / 24 AWG
Isoliermaterial	Polyethylen hoher Dichte (HDPE)
Isolierdurchmesser	0,88 mm ± 0,05 mm
Mantel	PVC
Außendurchmesser	5,0 mm ± 0,4 mm
Laufzeitdifferenz	≤ 45 ns/100 m
NVP	69 %
Kapazität	≤ 5,6 nF/100 m
Gleichstromwiderstand	≤ 9,5 Ohm/100 m
Widerstandsunsymmetrie	≤ 5 %
Betriebstemperatur	−20 °C bis +60 °C

Übertragungsleistung

Frequenz (MHz)	Dämpfung max. (dB/100 m)	Rückflussdämpfung min. (dB)	NEXT min. (dB)	PS NEXT min. (dB)	ACR-F min. (dB)	PS ACR-F min. (dB)
1	2	20	65.3	62.3	63.8	60.8
4	4.1	23	56.3	52.3	51.8	48.8
8	5.8	24.5	51.8	48.8	45.7	42.7
10	6.5	25	50.3	47.3	43.8	40.8
16	8.2	25	47.2	44.4	39.7	36.7
20	9.3	25	45.8	42.8	37.8	34.8
25	10.4	24.3	44.3	41.3	35.8	32.8
31.25	11.7	23.6	42.9	39.9	33.9	30.9
62.5	17	21.5	38.4	35.4	27.9	24.9
100	22	20.1	35.3	32.3	23.8	20.8

Referenznormen

IEC 61156-5
ISO/IEC 11801-1
ANSI/TIA-568.2-D

Bestellinformationen

Bestellnummern und verfügbare Ausführungen dieser Produktfamilie.

Bestellnummer	Beschreibung	Verpackung	Farbe
`RK-C5E-UUTP-CAB-PVC`	U/UTP CAT5E 100MHz 4PR 24AWG PVC	305 m/Karton	Grau
